1）配二線制變送器齊納安全柵

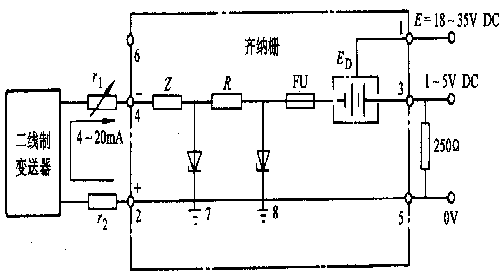

其原理電路及系統(tǒng)組成如圖所示。圖中主要由兩部分組成：
①齊納柵，②變送器 安全柵工作原理
齊納柵包括： ①電子集成化浮動電源ED， ②齊納二極管VD1、VD2，③電子變阻式限流電路Z，④快速熔斷器FU。
注意：只能用于變送器和電源共地的測量系統(tǒng)，一般是單獨電源供電。
2）雙通道保護的齊納安全柵

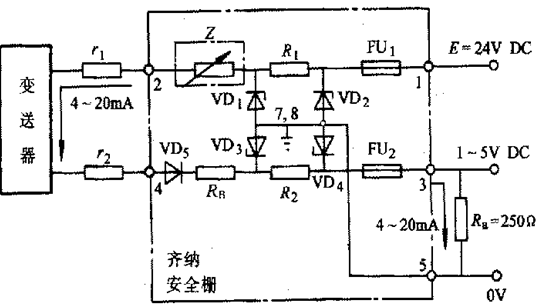

原理電路及變送器組成系統(tǒng)如圖所示。其特點是變送器和電源E不共地，安全柵的安全側兩個端子1和3，任一個出現危險高電壓，分別通過各自的齊納二極管進行保護。變送器出現大電流由電子變阻式限流電路Z將電流限制在25mA以下。
