輸出端用齊納安全柵
2011-03-07輸出端用齊納安全柵
齊納安全柵在安全側接調節器類儀表的輸出。在危險側的負載儀表一般為電－氣轉換器或電動閥門定位器。
按調節器輸出電路形式分為兩種：①發射極輸出，②集電極輸出
（1）配發射極輸出型調節器的齊納安全柵

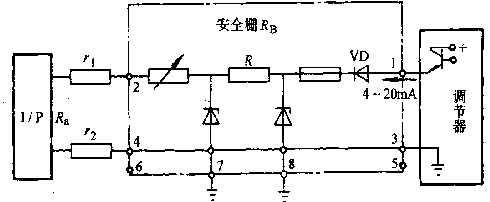

其電路和系統組成如圖所示。發射極輸出時，調節器（輸出端一端接地）與安全柵共地。需要單通道保護。二極管VD防止信號極性接反時損壞安全柵（相當于齊納二極管正向連接）。
（2）配集電極輸出型調節器的齊納安全柵

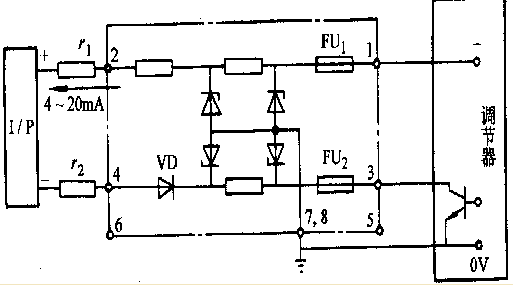

其電路和系統如圖所示。調節器的兩個輸出端均不接地。需要用雙通道齊納安全柵。安全柵的1和3（安全側）接調節器輸出，2和4接負載（現場危險側），1和3端出現危險的高電壓分別由兩組安全柵保護。
