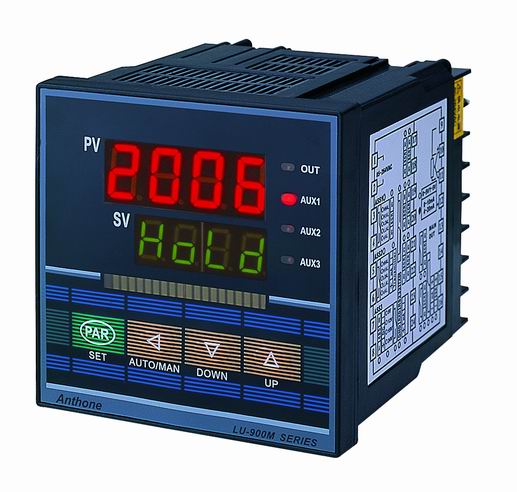

LU-960H智能程序調節儀同時適配各種熱電偶、熱電阻及標準輸入信號，具有多種輸出方式和控制方式，可設定五段至一百四十段程序控制曲線，適用于需要進行高精度多段曲線程序升/降溫控制的系統
一、概述
LU-960H智能程序調節儀是在LU-960M智能程序調節儀的基礎上增加分段限幅功能而設計，每段程序除了可設定運行時間及設定值外，還可設定該段的大輸出值（即限幅功能），可設定140段程序控制曲線。通過采用模塊化結構及EMI抑制等多種技術進一步提高產品的抗干擾能力及整機性能，結合模糊PID先進的控制方式，使儀表在功能和性能上都日臻完整?！ ?
LU-960H智能程序調節儀同時適配各種熱電偶、熱電阻及標準輸入信號，具有多種輸出方式和控制方式，可設定五段至一百四十段程序控制曲線，適用于需要進行高精度多段曲線程序升/降溫控制的系統。LU-960H智能程序調節儀采用模糊理論與傳統PID控制相結合的控制方式，使控制過程具有響應快、超調小、精度高的特點。具有位式控制、手動/自動無擾動切換及自整定功能。采用雙四位LED數碼顯示，可同時顯示測量值設定值及運行時間 。硬件采用WATCHDOG電路，軟件采用冗余與陷阱等多種抗干擾技術。具有兩路可編程控制事件輸出。LU-960H智能程序調節儀廣泛應用于化工、陶瓷輕工、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等的自動控制系統。
| 主要技術指標 | |||
| 基本誤差: | ±（0.2%F.S±1）個字 | 分辯力: | 1,0.1 |
| 特殊輸入: | R,WRe526,mV,其它 | 冷端補償誤差: | ±1°C |
| 斷偶或超量程: | 顯示符號顯示符號Sb | 采樣周期: | 0.5秒 |
| 電源: | 85~264VAC | 功耗: | 4W |
| 輸入規格:K,S,B,T,E,J,Wre325,N,Pt100,Cu50,Cu100,0-10mA,4-20mA,0-5V,1-5V | |||
| 輸出模塊規格 | |||
| J1 | 繼電器輸出(3A常開+常閉) | J2 | 繼電器輸出(0.8A常開) |
| T | 固態繼電器觸發輸出 | V1 | CV12V/50mA饋電模塊 |
| T1 | 單路可控硅過零觸發輸出 | T2 | 兩路可控硅過零觸發輸出 |
| V2 | DC24V/50 mA饋電模塊 | V3 | DC5 V/50 mA饋電模塊 |
| R | RS232通訊模塊 | C1 | 單相可控硅移相觸發 |
| S | RS485通訊模塊 | C3 | 三相三線可控硅移相觸發 |
| I1 | 電流輸出(0-10mA/4-20mA) | C4 | 三相四線可控硅移相觸發 |
| I2 | 0-10mA/4-20mA變送輸出 | V5 | 電壓變送 |
三、外形及開口尺寸(寬×高×深) 單位：mm A型：96×96×105 開口：92×92 B型：48×96×105 開口：45×92 C型：96×48×105 開口：92×45 D型：160×80×105 開口：152×76 E型：80×160×105 開口：76×152 G型：48×48×100 開口：44×44 另:儀表可配接直流24V供電,選型時在型號后加"-24V",如Lu-906KAJ1J101-24V,但G型無直流24V供電
廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及高度系統。
